Robert Bosch Automotive Steering GmbH "转向"流量优化
日期:2018-02-27
Robert Bosch Automotive Steering GmbH 是乘用车和商用车转向系统领域的标兵企业和引领者。Bosch Automotive Steering 为所有大型汽车制造商开发技术先进的解决方案。
随着汽车行业的产品周期和开发时间日益缩短,对于能够提供快速且高度可靠的仿真结果的最新仿真工具,市场需求也与日俱增。利用 FloEFD for PTC Creo软件,可以在开发周期内尽可能早的阶段评估未来的汽车元器件。通过在项目的可行性阶段首次对概念进行评估,可以发现和纠正问题。
Bosch Automotive 最近承接的一个项目是开发商用车中借助液压系统回路执行的转向助力装置。设计人员使用一个双联阀作为给水泵的控制阀。设计目标是考虑给定的压力状况,提供需要的体积流量,并将所需体积和流量下的压降保持最小。与此同时,还必须避免空化效应。

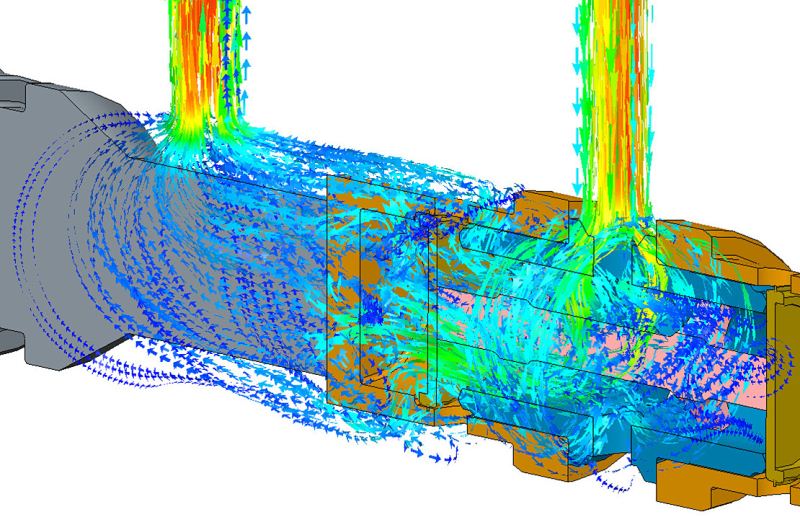

设计人员在 FloEFD for PTC Creo 中研究了该阀门的多种设计变型。除了主要几何形状的修改之外,还分析了对个别元器件所做的详细更改及其影响。所获得的见解从产品概念开发的早期阶段便开始采用。将基于仿真结果获得的最有效的总体设计制作为样机,并按测试设置进行测量。测量结果证实仿真结果是准确的,从而将物理样机的数量减少至仅仅一个。
通过前端装载的 CFD 仿真,Bosch Automotive 得以详细优化管脚的设计,使其能够通过二次设计用于未来一系列的同类阀门。对于该系列,在产品概念阶段便已实现成本优化。
要详细了解 Bosch Automotive 面临的设计挑战,请下载《Steering Towards Flow Optimization》。摘自 Robert Bosch Automotive Steering 声学/仿真开发工程师 Rolf Haegele 的原始文章。
