Simcenter Flotherm XT V3.3更新发布

日期：2018-11-29

Simcenter Flotherm XT V3.3新功能

2018.10

重点更新介绍

继续更新关键功能.
提高了设计分析的效率.
优化用户界面.
在设计过程中与其他产品集成

-通过FLOEDA 接口导入EDA模型.

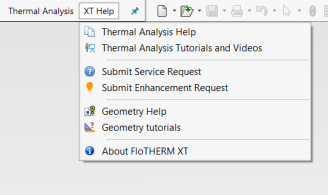

用户需求:

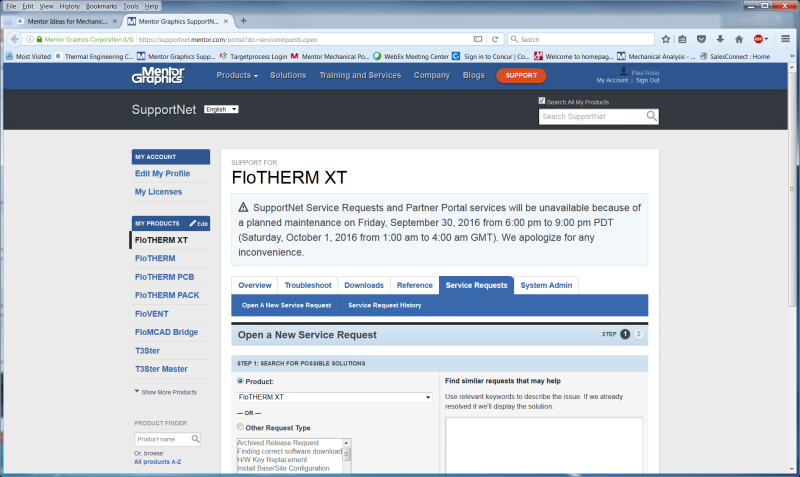

-通过用户访问.

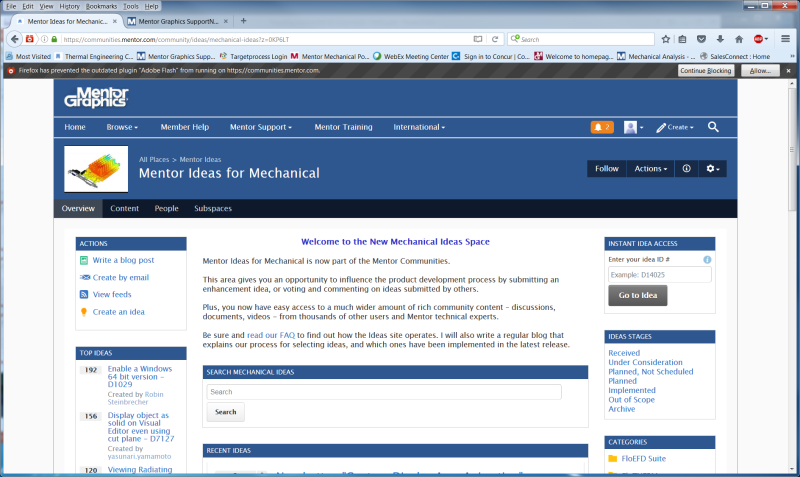

-通过Ideas支持.

https://communities.mentor.com/community/ideas/mechanical-ideas/

重点更新介绍

合并当前功能，同时考虑用户需求以改进工作流程和可用功能。

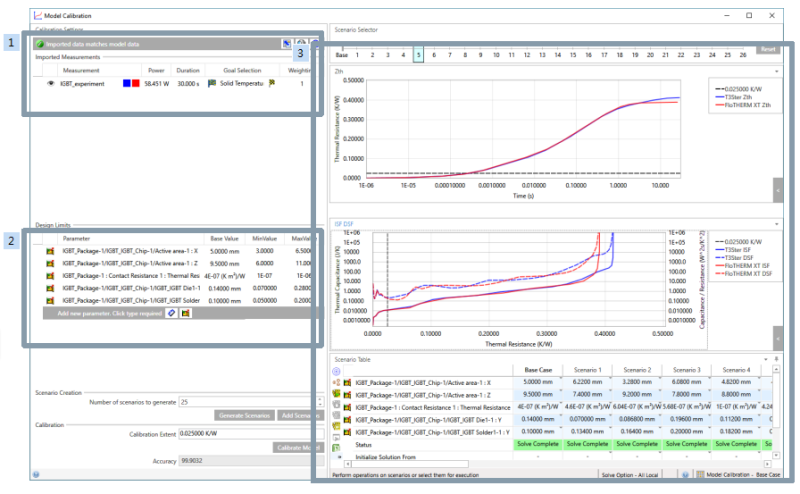

基于Simcenter T3STER的模型校准

详细模型校准（参数研究选项）:

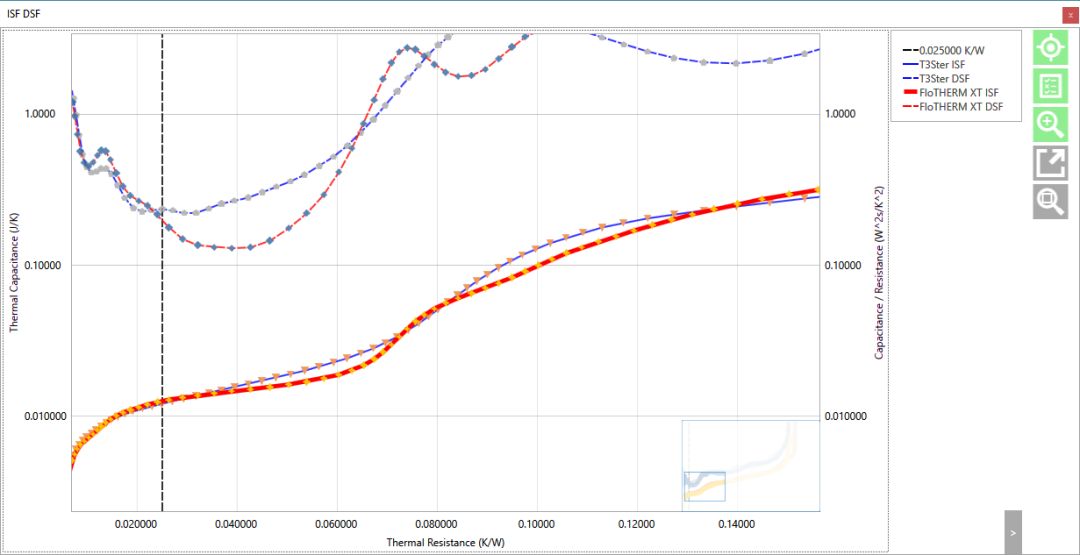

-将Simcenter T3STER测得的结构函数与仿真得到的结构函数进行比较，并自动修正限定的参数，使两条曲线趋于吻合。
从Parametric Study登入
将是一个单独的license.

-与Simcenter Flotherm相同功能

-使用Simcenter Flotherm Flexx帮助实现灵活性

导入单个或多个测量值并链接到仿真目标
设置模型变量
使用DOE构建模型，根据曲线差异找到最优值

在窗口中加入其它功能

概览缩放
添加数据标点
高亮/显示/隐藏
导出图片
可移动校准范围

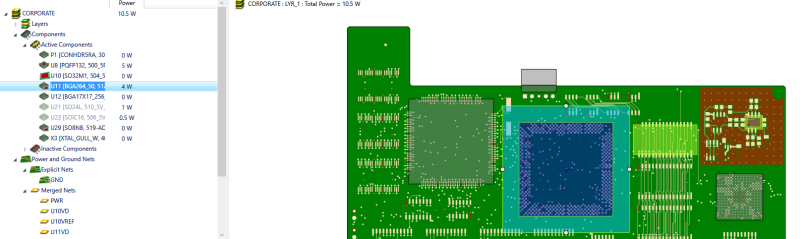

Simcenter FLOEDA Bridge – 用户界面的改进

优化“导入热量列表”以允许用户更改模型类型 - simple, 2R 和 filtered
更改树形视图以及增加信息到GDA.

1.分离“激活”和“非激活”器件

2.分离“显式”和“合并”网络

3.在创建热区域（thermal territory）之前不再需要详细地设置PCB板

4.增加更多信息显示

5.改进了所选项目和显式网络的高亮显示

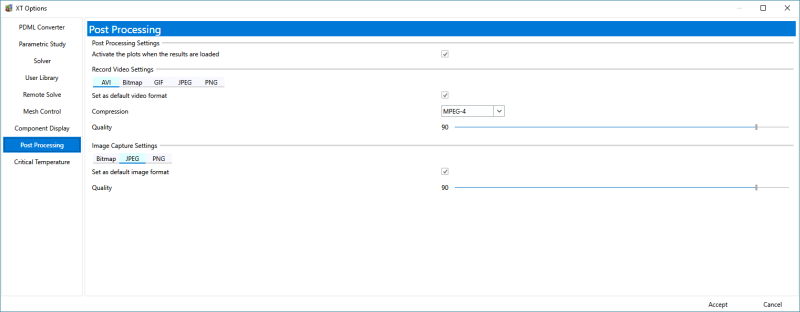

“Off-screen”图像捕捉

使用“off-screen”技术进行屏幕抓取。

-导出为不同的格式。

-不需要激活窗口。

后处理中的新选项支持此视频录制和设置。

其他

Linux求解器

-支持远程求解选项

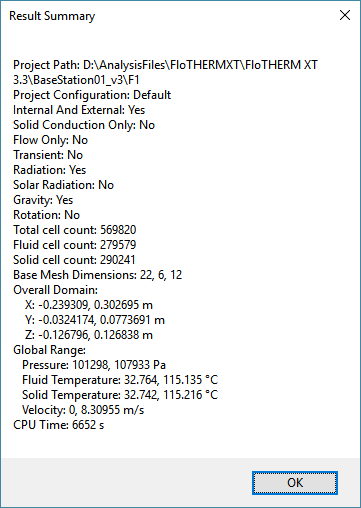

结果摘要

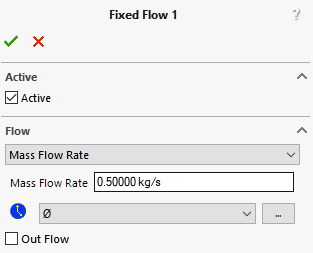

在Fixed Flow NGSP中增加了质量流量.

-在属性列表中加入了质量流率的目标属性.

Alternative geometry handling.

增加模型数据

关闭小缝隙

网格设置

在绘图探针中使用CAD

增加在网格粗、曲率高的状况中的计算精度
