电子设备越来越小巧，而我们所处的世界并没有变小。电子热仿真模型的一个特点就是要处理好各种不同尺寸量级的物体。二十多年来，FloTHERM一直致力于解决这种尺寸量级的不同。我，还有那些信赖FloTHERM的朋友、使用者能够认识到这点，也非常希望广大的用户也能够赏识这点。为了证明这一点，我想我能够通过创建“最极端的模型”将FloTHERM运用到极致。

前一篇博客讨论了边界条件、实际建模的三维空间内外部的界面问题。一个经验丰富的建模者会选择最好的位置划分界面，如何设定边界条件。经验需要时间来积累，因此在你建模的时候，很可能划分很大的空间，以便从你真正感兴趣的东西里去掉潜在的错误的边界条件。

针对“史上最极端的CFD模型”，我将模拟一座城市，计算一个PLCC封装芯片核心的最大结温, 而这个芯片安装在某个大楼某个办公室的一个机顶盒的印刷电路板上。为什么要这样安排呢？因为这一切都是为了不断证明FloTHERM到底有多强（产品经理难道不了解这些吗？），如同布丁，你就要吃它才知道它味道如何，正如用这个案例中的模型去验证Flotherm软件。

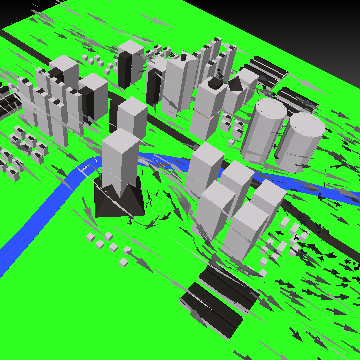

我们将这个城市命名为Walkensville，来纪念世界上最好的演员。如图所示，有一条河流穿过整个城市，大大小小的建筑群坐落在一条主干道附近。城市面积大约一平方公里（250英亩，一千万平方英尺，这个模型着实不小）。有一天，Walkensville城里刮着大风。。。

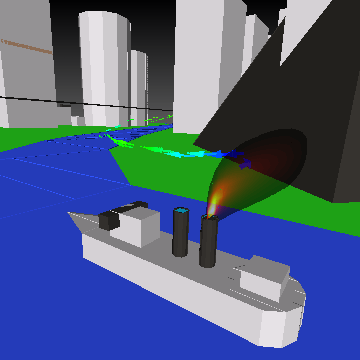

你看，有一艘船正欢快地发出突突的声音驶向码头，赶着卸下装满Walken市长宣读过的演讲稿的集装箱。

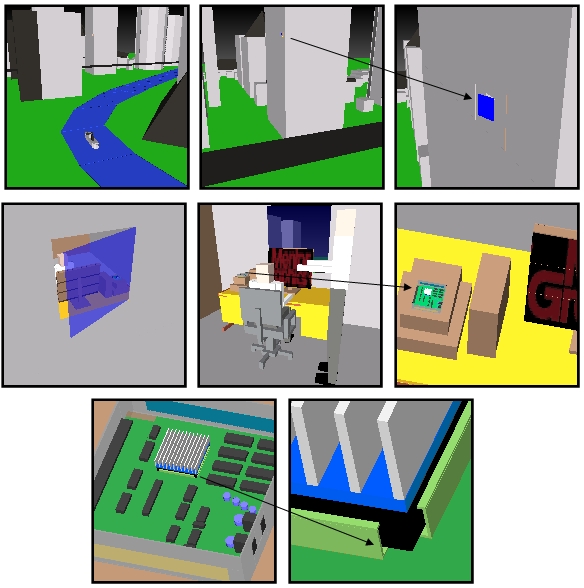

Mr. Tumnus, 市长的助理秘书，躲在Deer大厦十五楼的一间极狭小的办公室里，他的上司正在数落他安装了一个不标准的屏幕保护程序，桌面调制解调器盖也不知去向。。。

对Mr. Tumnus来说幸运的是，他所处的模拟世界里，气流和传热能够很容易地被观察到（你们千万不能在橱柜的背面跟Tumnus先生做同样的事儿）

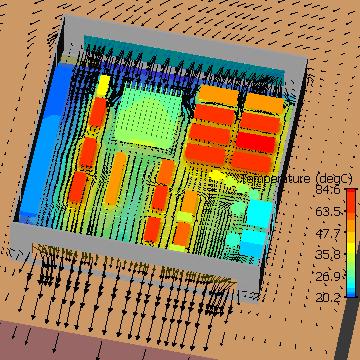

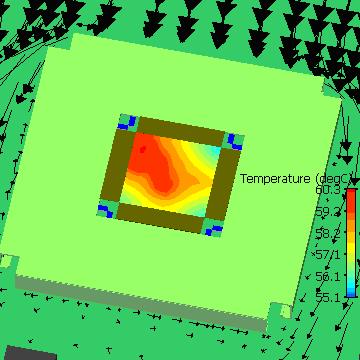

呃。。。，芯片核心的温度显示在表面上

Mr. Tumnus运用他快乐的智慧，决定通过扩大窗户来解决所面临的散热问题，从此他们过上了幸福的生活。

抛开这个童话故事，在一个每边都有1000米大的模型里将模拟几何尺寸微米级的器件，这对任何一个CFD工具来说都是一个主要的挑战。1000000000：1（10亿：1）的尺寸比例并不是很常见，需要趋近模型以便更接近电子部件。FloTHERM在两个小时之内就能算完成这个一百万个网格单元（译者：大家猜猜这个模型会划分多少层不断细分的嵌入式网格以精简网格数量）的模型。如果FloTHERM能够做到这些，毫无疑问它就是这个领域里的市场领导者。

下次主要介绍FloTHERM是如何完成这些模拟的。。。
