第二步:定义数据
   然后定义你所需的输入数据，包括几何构型，物理属性和元器件功率损耗的数据。应确保这些数据尽可能地真实,因为使用最大额定值产生的结果准确度不够高。花费时间搜集所有所需的数据。请记住一点：产生结果的准确度取决于你所输入的数据。

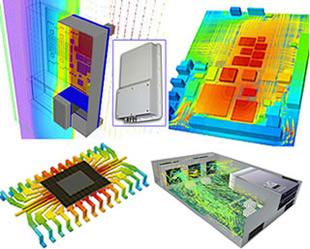

第三步:建立模型
   建模时尽可能多地使用SmartPart技术。SmartPart是参数化模型创建宏，可实现参数控制优化。建模时应考虑公差的合理性，比如避免较小的距离和间隙以提高网格质量。确保为所有的几何构型和功率损耗定义了材料属性。一旦几何构型建立，选择合适的求解域大小。如果求解域外部的物理过程能够忽略，它可能和几何构型一样大小，否则域需要包括几何构型外部的一些空间。别忘记增加监控点，这样可以清楚地看到在求解过程中都发生了什么。理想情况下，监控点应放置在关键元器件或感兴趣的区域内。

第四步:创建网格
   一旦几何构型和求解域建立，需要划分计算数值网格。开始系统网格的预设和一步步细化设置。在大多数情况下通过网格约束实现局部网格的增加和网格空间的局部化。在你认为需要保持高梯度，高分辨率和高精度的地方细化网格。在创建网格的过程中要密切关注网格的质量。例如使用"Grid Summary"消除长宽比大且扭曲度大的网格单元。

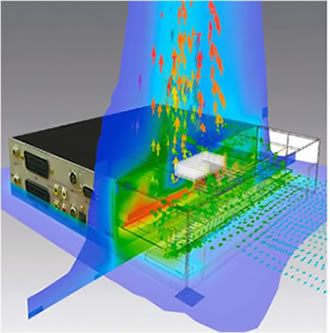

第五步:运行求解器
   一旦完成建模和网格划分，就可以进行求解了。收敛曲线窗口能够显示求解过程中的残值和监控点值。虽然FloTHERM求解器功能强大，但是也应该密切注视残值和监控点的变化。如果解决方案收敛差或监控点显示出的值不合理，那么有些模型设置可能是错误的。停止运行求解器并找出问题。
