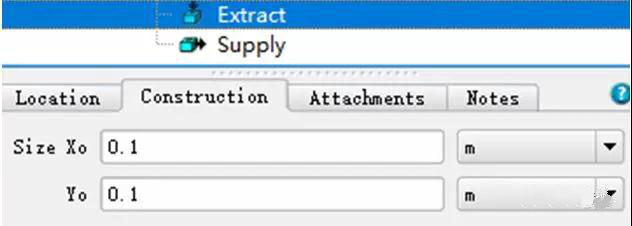

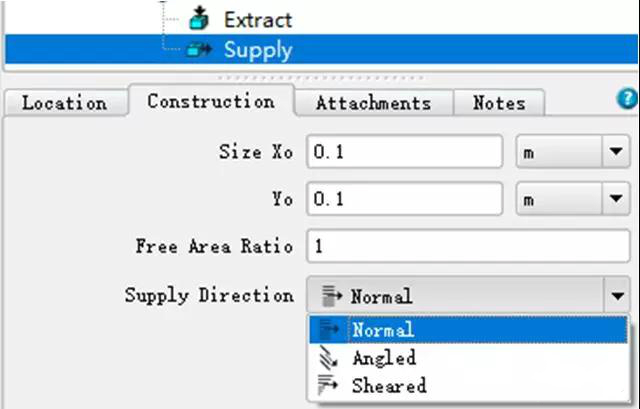

flotherm中，是应用智能建模元件Recirculation Device 实现建模的。Recirculation Device可以包含多个进风口和出风口，相互之间可以呈90°、180°、270°等角度。进出风口可以独立设置尺寸，出风口还可以设置出风方向。

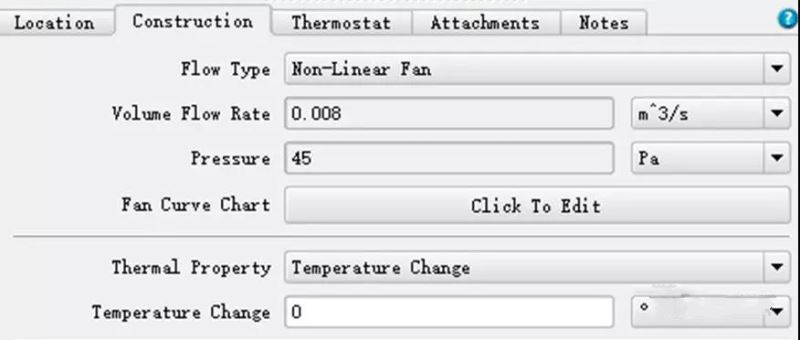

风机的参数是在Recirculation Device设置的，点击激活Recirculation Device，并选择Construction，在Flow Type栏选择Non-Linear Fan，输入风扇的P-Q曲线。

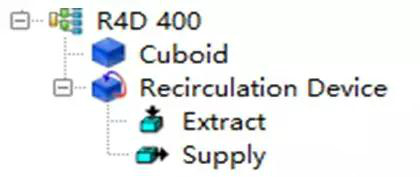

值得注意的是，Recirculation Device仅仅是进风或出风口的平面组合，可以为其设置离心风机的特性参数。但是为离心风机建模，它是不能独立存在的。Recirculation Device应该贴附在实心体上，因此完整的离心风机应该是如下图所示。

贴敷在实体上的原因是将风机内部黑盒子化，仅考虑风机对外的影响。有些朋友刚接触Flotherm的离心风机建模，会将Recirculation Device贴附在一个Enclosure上，导致出错。简单的解释，是因为Enclosure所包络的空气，软件无法处理他们的速度和压力参数。

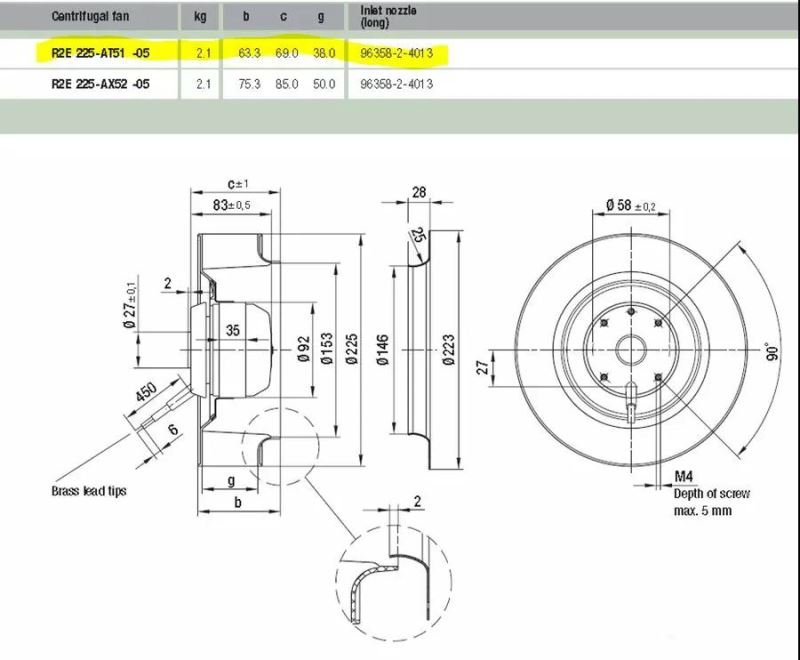

下面以EBM的R2E 225 AT51-05为例，展示建模过程：

1.     首先建立一个Assembly，命名为R2E 225 AT51-05；

2.     然后按照风机的最大尺寸，建立一个Cuboid，尺寸为225×225×95；

3.     之后建立Recirculation Device，调整进出风口的数量和位置，并保证贴附在Cuboid的表面，进风口的尺寸可以设置为146×146，贴附在Cuboid的底面，四个出风口尺寸为38×225，分别贴附在Cuboid的四周

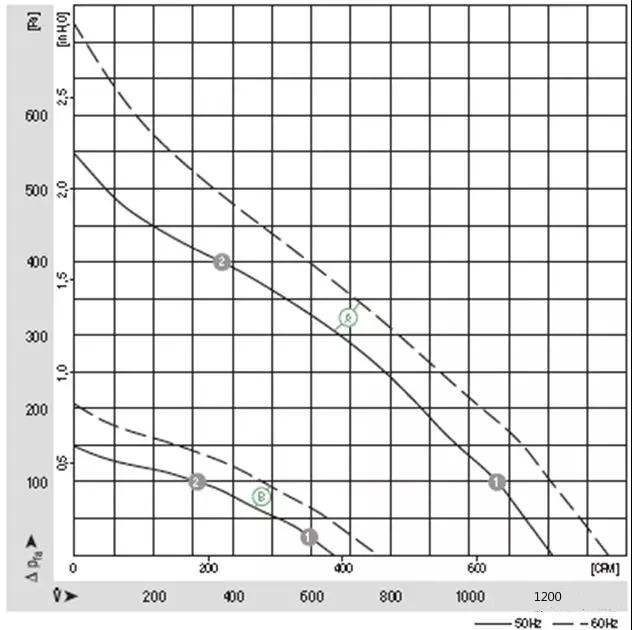

4.     点击Recirculation Device输入离心风扇的P-Q曲线

对于前向离心和后向离心风机的区别，Flotherm的模型是无法甄别的，主要通过P-Q曲线来呈现差异。
