Simcenter Flotherm 2304 版本新功能介绍

日期:2023-05-18



西门子工业软件于2023年4月发布了Simcenter Flotherm 2304,主要更新内容如下:



▶ 更快,更简便的CFD CAD处理 - MCAD Bridge功能大幅增强

▶ 像素化质量和速度 - 性能的重大突破

▶ 更快的预解算速度 - 对于大型模型加速高达10倍



更快,更简便的CFD CAD处理

MCAD Bridge功能大幅增强



Parasolid 3D建模和西门子NX、Solid Edge等新几何导入选项

Simcenter Flotherm 2304的MCAD Bridge现在支持从以下其他文件类型导入:

● 西门子NX
● 西门子Solid Edge
● Parasolid
● JT
● PLMXML
● XTXML



Voxelization体素化处理-质量和速度性能的重大突破

在导入几何模型方面,为了以足够的质量和细节还原几何,工程师现在可以选择光线方向的数量,并拥有了更好处理小面几何形状的选项。更多的光线方向有助于更准确地确定几何边缘和离散面,以获得更准确的体素化解决方案。



Simcenter Flotherm 2304实现了Voxelization体素化处理速度上的飞跃,节省了预处理时间,以前需要几小时才能完成的几何处理缩短到几分钟甚至更少。

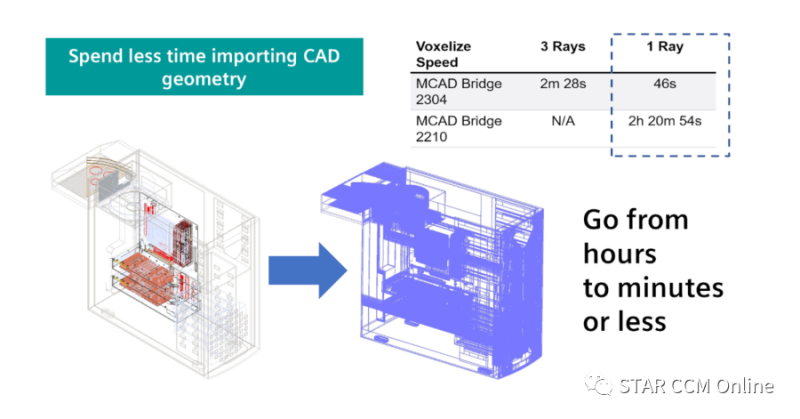

Simcenter Flotherm 2304体素化速度改进对比

视频演示中探索MCAD Bridge模块的所有新功能:(网页限制,观看视频请访问公众号: 上海坤道SimuCAD)



▶实例(instance)支持,工具可以识别一个对象(object)的多个实例(instance),如通过阵列创建的一系列相同实体,用户可以对其中一个实体进行操作,并在所有与它相同的实例上复制效果(或根据需要断开实例之间的链接)。


▶Power Select:提供了一种根据常见几何特征查找和选择的方法。例如,根据几何类型(孔、圆角、面和体)、指定尺寸或与已选择对象对比,选中某些符合要求的几何特征。然后,您可以通过一次操作简化或转换这些几何特征。

更快的预解算速度
对于大型模型加速高达10倍


电子热仿真模型根据几何零件或PCB复杂性的不同,通常包含大量的对象(objects)。对于对象数量超过100,000个的极度复杂模型,例如放置在具有复杂结构的箱体中的多层PCB和IC元件,模型的体量会影响预解算时间。Simcenter Flotherm 2304引入了重新设计的新编译器,针对此类模型的高复杂性进行了优化。从下表可以看出,对于具有10万个以上对象的各种模型,新版本的加载和预处理时间提升了6-10倍。

Simcenter Flotherm 2304与2210版本中预解算加载和编译时长对比
