EFD.Lab的一些使用技巧

日期：2012-06-20

这一文件对EFD.Lab的新用户提供一些非常实用的使用技巧。这些技巧主要基于用户经常询问的问题和疑惑。

1. 显示和检查网格

有三种方式显示和检查网格。在显示和检查网格之前必须激活EFD.Lab的网格显示选项。

其方法是勾选Tools >> Options >> Third party（接近底部OK处）下的Display Mesh选项。注意，网格必须已经由Sovler求解生成（可不必对模型求解）。

3D网格显示

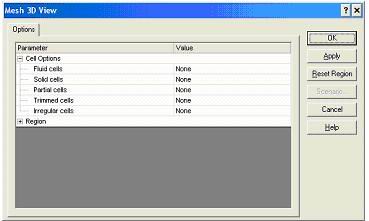

右击结果树下的Mesh，选择3D View。随之出现的对话框可用于3D网格的显示。

1.2切面云图

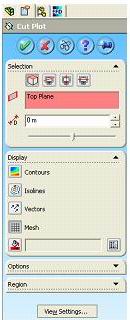

右击结果树下的Cut Plots，选择insert。确定切平面位置之后，确保 “Mesh”选项被选择。使用Preview选项可以在求解域内移动切平面观察网格。一旦切平面处于合适的位置，点击 “OK”确定切平面位置。

1.3表面云图

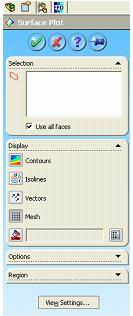

右击结果树下的 Surface Plots，并且选择 “insert”。可以选择模型中某个表面，也可以使用 “Use all faces”选项。确保选择了 “Mesh”，并且点击 “OK”。

2.载入结果文件

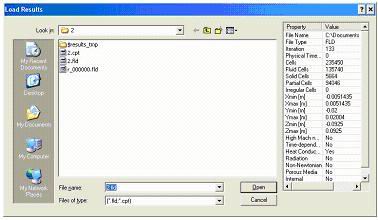

通常情况下计算完成之后，结果文件会自动的载入，以便进行后处理工作。如果关闭或者重新打开EFD.Lab文件，则结果文件不会自动载入。为了载入结果，可以打开求解过的EFD.Lab文件，之后右击Result, 并且选择“Load results”会出现一个结果文件载入的对话框。窗口右侧显示了EFD.Lab中所选文件的信息。

2.1文件类型

.cpt网格文件

fld结果文件

r_000000.fld迭代一次以后的结果文件——备份所用

3.几何模型检查

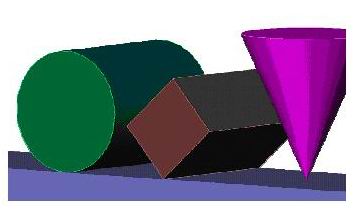

EFD.Lab进行仿真分析之前，必须进行模型检查以避免仿真出错。在CAD中可以对任意零件进行装配，但现实中有可能是不可行的或者EFD.Lab无法对此类装配进行网格划分。如果两个物体交叉或者物体的接触面积为零（也就是线接触或点接触）可能会造成无效接触。下图显示了一些无效接触的例子。

Flow Analysis >> Tools >> Check Geometry<

确保Check for invalid contact被勾选，并且点击 “Check”按钮。在组件中出现的任何问题都会在窗口的底部高亮。EFD.Lab将显示无效接触的两个零件，可以通过隐含、删除或移动对零件进行修改，从而消除无效的接触。一旦检测出所有的问题之后，可以获得流体和固体的体积。

4.支持功能

如果你在使用EFD.Lab的过程中遇到问题，可以将你的模型发送至Flomerics技术支持。可以通过以下步骤进行：

Flow Analysis >> Tools >> Support Service>

有一个向导可以帮助你完成要求技术支持服务，最后会要求你选择发送的文件。默认情况下发送模型文件（不包括计算结果）。EFD.Lab的相关文件会打包成一个FWARC文件，之后发送至support@flomerics.co.uk。

5.文件位置

EFD.Lab的电子版教程、基本原则和用户指导可以在以下路径中找到：

Start >> Programs >> EFD.Lab>> English documentation

这些离线文件包括了很多EFD.Lab的概念和基本原则，如果你不能确定如何应用EFD.Lab中的一些功能，你可以参考这些文件。此外，EFD.Lab的帮助文件也是非常有用的工具。你可以在EFD.Lab的工具栏上找到相应的帮助主题。

6. 求解期间释放Solidworks内存

在通常情况下，一旦点击Run按钮之后，在计算求解的同时Solidworks不会关闭，而是以后台方式继续运行。在运行求解的期间可以关闭Solidworks来释放所使用的内存。其方法步骤如下：

Flow Analysis >> Solve >> Run

弹出以下窗口

在< “Standalone or remote calculation”的Run On下拉菜单中选择你的计算机名（我的计算机名为RICHARDO-LAPTOP），之后勾选Close Application。最后点击 “Run”按钮。一旦网格生成完毕，Solidworks将传送所有的数据至求解器，随后Solidworks会被终止。

7.删除EFD实例>

如果不再需要某个EFD 实例可以通过如下步骤进行删除：

选择EFD标签（）旁边的定义管理标签（）。
选择所要删除的EFD.Lab实例（Instance）。
右击选择 “delete row”。
之后会出现对话框询问是否删除相关的文件，选择“Yes”。

8. 关闭元件

在EFD.Lab中关闭元件有诸多好处。关闭元件主要用于：

局部初始网格
初始条件
旋转区域
多孔介质
表面或体积目标的应用
求解域内某一特定的面或体积

由于在网格生成时不考虑关闭的元件，所以不会对其进行求解。可以通过如下步骤对元件状态进行检查：

任何具有白色图表的元件都是关闭的。当在应用旋转区域和多孔介质时，默认情况下元件是关闭的。
