电脑模拟帮助确保展览馆内舒适
日期：2012-06-20

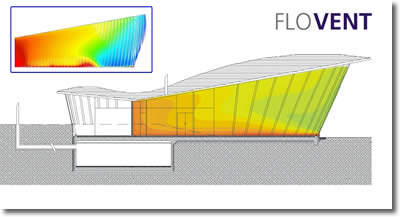

使用Flovent软件模拟展馆的流场变化及温度场变化
Zibell Willner & Partners (ZWP)的工程师们为保证展览会展馆在夏季没有空调的情况下也能保证展馆内一定的舒适度而进行了展馆的通风设计。他们使用Flomerics公司的Flovent软件来模拟展馆内的空气流动，并且改进仿真模型来解决在仿真过程中发现的设计不合理之处。
这个展馆是一个大工程的一部分，其中有一个高度从3.7米上升到7米的弓行屋顶。Façade是从地面到屋顶的玻璃。在建筑设计最终定稿之前，ZWP的工程师们需要研究冬季和夏季自然通风的能力和极限。他们特别关心建筑内的热舒适参数，例如辐射温度和空气速度。
传统方法解决这些问题将涉及到手工计算。这种方法的问题是,这些统计数据并没有将建筑的几何因素和其它特别因素考虑进去。基于这些原因, ZWP频繁地将Flovent仿真作为设计过程的一部分进行演算。Flovent软件可以将计算结果完全用3D气流图像来阐明结果,包括速度、压力和温度等物理量的分布情况。根据这些结果，工程师们很快就能够评估替代设备配置的性能。
“Flovent软件是专为建筑物暖通建模设计的应用软件，所以它在这种问题的应用上，比通用CFD软件更简单、更快、更准确，”ZWP的工程师Alfred Wallau说，“当我在使用这个软件遇到问题时，我也得到了Flomerics公司极好的技术支持。”
Wallau模拟了基于由建筑设计师提供的计算机辅助设计制图的建筑物。他把热负荷和表面温度的已知值综合到到展馆Flovent 模型中，用自然通风和强迫对流来驱使气流通过建筑物。在自然通风的条件下，空气从拥有固定压力的出入口进出。在强迫对流条件下，软件使用具有设定出风流速和出风温度的Flovent模型Fix-flow组件来模拟强迫对流。
“CFD模拟显示当环境温度达到24 oC时，采用自然通风可以提供舒适的内部环境，” Wallau说。“当外界温度高于24 oC时，就需要使用空调了。模拟同时显示,用于通风的格栅的原始设计及其摆放位置无法保证舒适的温度和空气流速。我们改变了原来的设计，增加格栅数量并移动了格栅的位置，发现了一个即便在炎热的夏季也能够提供舒适的环境的构造。最终的结构设计提供了稳定的凉爽区域，使人群有舒适的温度，将展馆的高温区域转移到天花板下底下离地面较高的区域”
Wallau还模拟了冬季的展馆。在预计最寒冷的条件下，模拟结果表明,当展馆用于展览时，使用地表对流加热能够提供充足的供暖。另一方面，如果展馆要改为办公使用，也可以通过增加供暖设备来实现其良好的供暖。“Flovent模拟帮助确保我们的设计为使用者在任何气候条件都能提供舒适的环境，避免了日后对建筑进行昂贵改建，” Wallau总结到。
