    ATS热线式风速仪



            ATS提供了大量的测试设备,方便用户进行广泛的热测试。通过这些测试设备,用户可以精确地测试固体表面不同点的温度、环境温度、空气速度以及气压等参数。所有的测试设备均可配合ATS的各种高精度传感器使用。所有的测试设备均采用ATS专利的单传感器技术,可以使用一个传感器测试温度及速度,并能有效地消除由于空气流动导致的测试误差。新产品 iQx-100™可以同时测试温度、速度、压强,湿度。



    性能 E      eATVS ATVS-2020 ATVS-NxT

    iQ-200

     ISD

     iQx-100™

    表面温度测试

    空气温度测试

    速度测试

    压强测试

    × × × ×

    测试通道

    4或8 8/12/16/20/24/28/32  8/12/16/20/24/28/32 32 1 15

    温度测试范围(℃)

    -20~120 -20~120 -20~120 -40~750 -20~120 -40~150

    温度测试精度

    ±1℃ ±1℃ ±1℃ ±1℃ ±1℃ ±1℃

    速度测试范围(m/s)

    0~50 0~50 0~50 0~50 0~50 0~50

    速度测试精度(读数值的%)

    ±2% ±2% ±2% ±2% ±2% ±3%

    压强测试

    N/A N/A N/A 0~1035Pa N/A 0~1030Pa

    压强测试精度

    N/A N/A N/A 量程的1% N/A 0.15 psi

    软件

    stageVIEWTM stageVIEWTM stageVIEWTM stageVIEWTM stageVIEWTM iSTAGE-X™

    电源

    直流电源 直流电源 220V交流  220V交流 直流电源 220V交流

    模拟信号输出

    N/A N/A N/A N/A 0-5V DC N/A

    USB 接口

    N/A ×

    重量

    2kg 5kg 7.5kg 6.8kg 6g 1.46Kg

    深度/长度

    23.4cm 27.9cm 38cm 43cm 40.6mm 33.9 cm

    宽度

    13.4cm 34.3cm 48cm 34cm 26.98mm 43.2 cm

    高度

    6.5cm 13.5cm 19cm 12.6cm 10mm 12.6 cm

    UL认证

    测试持续时间

    无限制 无限制 无限制 无限制 无限制 无限制

    备注



    12个热电偶通道,
    4个压强测试通道

      1个湿度测试通道



    ATVS系列产品

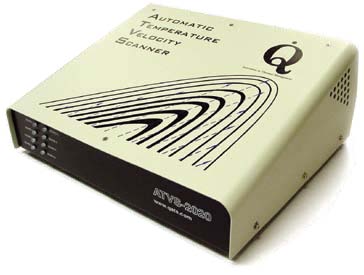

    ► ATVS系列测试设备包括ATVS-NxT和ATVS-2020,是用于快速、高精度测试温度及气体流速的便携式测试设备,可专业用于电子封装领域的热特性表征。
    ► 可使用单传感器技术,配合ATS的专业传感器,同一个通道同一个传感器既可以测试温度,由可以测试速度。
    ► 可用于研究PCB板的温度分布和流场分布。

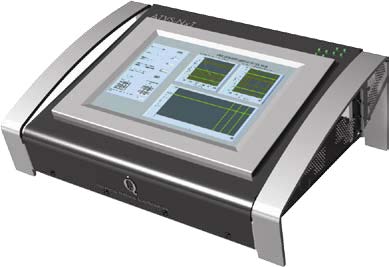

    ► 其中ATVS-NxT内置PC,触摸屏,8GB硬盘,CD/RW驱动;可以通过网络连接远程操作。




    ATVS-NxT ATVS-2020







    eATVS系列产品


    ►  eATVS测试仪是自动温度、速度采集仪,可用于测试诸如PCB、电子机箱等复杂环境的空气温度、速度以及表面温度。
    ►  eATVS系列产品有两种型号:eATVS-4和eATVS-8,其区别就在于测试通道数的不同。





    iQ-200产品

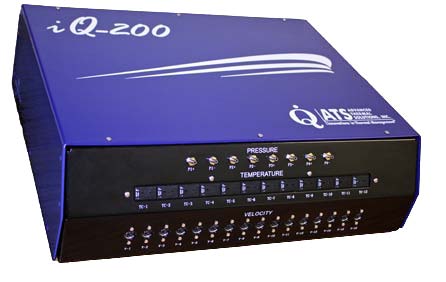

    ►  iQ-200是目前少见的一个可以同时测试温度、速度、压强的测试设备。
    ►  温度测试:
          12个热电偶测试通道,支持J, K, T和E型热电偶,测试温度范围为-40 到750℃。
          16个热敏电阻通道,支持ATS的全线传感器产品,温度测试范围:-10 to 85℃
         (该通道同样可以用于速度测试,因为ATS的传感器同样支持测试速度与温度两项参数)。
    ►  速度测试:具有16个测试通道,配合ATS的传感器使用,同时可用于温度测试。
    ►  压强测试:4个测试通道,测试压差。
    ►  应用领域:
          ▷ 帮助设计、选择合适的散热器
          ▷ 表征PCB特性。
          ▷ 表征插件板导轨特性(包括:ATCA,PICMG,1U等)。
          ▷ 在诸如NEBS、Milspec等规定的标准环境试验箱内进行标准测试。
          ▷ 实物模型测试。
          ▷ 对风洞内的温度、速度、压强进行测试。











    传感器板

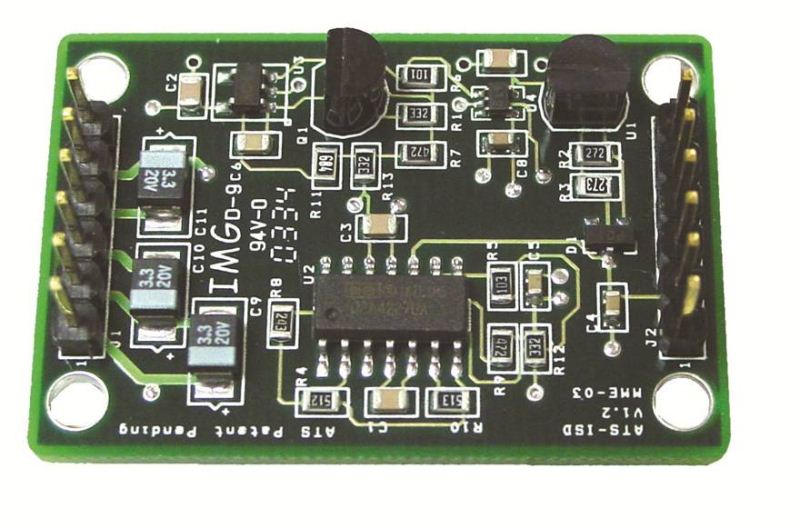

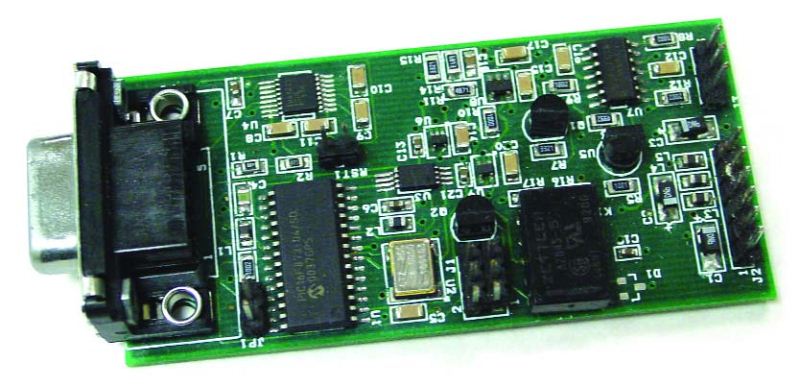

    ►  传感器板有两种型号ISD和ISD-232.
    ►  传感器版适用于需要快速测试及控制的场合,是一种紧凑的PCB板。









    传感器



          我们提供了一系列的传感器,用于客户精确地测试空气温度、表面温度以及空气速度。不同的型号可以满足极小空间、极窄平面等不同的环境。其中一些型号还可以根据客户的要求进行定制。所有的传感器,均为负温度系数的热敏电阻,可以配合ATS的测试设备共同使用。

    产品及型号

    中文名称

    基座直径(mm)

    高度/长度(mm)

    温度范围(℃)

    速度范围(m/s)

    外观
    标准温度校准范围 最大温度校准范围(需定制) 标准速度校准范围 速度校准范围(其他参数需定制)

    Candlestick Sensor

    烛台式传感器

    9.5

    9,12,20

    20~65

    -20~120

    0~6

    0~5

    Multi Sensor in Plane

    共面传感器

    (共垂直平面)

    15.2

    13,18,23

    20~65

    -20~120

    0~6

    0~5

    MS 1000-IP-20

    Multi Sensor PBL

    共面传感器(不在同一个垂直平面)

    15.2

    13,18,23

    20~65

    -20~120

    0~6

    0~5

    MS 1000-PBL-20
    Hand Held Probe

    手持式传感器

    N/A

    609.6

    20~65

    -20~120

    0~6

    0~5

    HHP-A

    Hand Held Surface Probe

    手持式平面传感器

    N/A

    150

    20~65

    -20~120

    0~6

    0~5

    HP 1000-SP

    Traversing Probe

    横向传感器

    N/A

    150

    20~65

    -20~120

    0~6

    0~5

    TP 1000-20

    Micro Sensor

    微型传感器

    N/A

    38.1

    20~65

    -20~120

    0~6

    0~5

    MIC 1000-20

    Spot Sensor

    触点传感器

    N/A

    定制

    20~65

    -10~150

    N/A

    N/A

    SP 1000-20R1

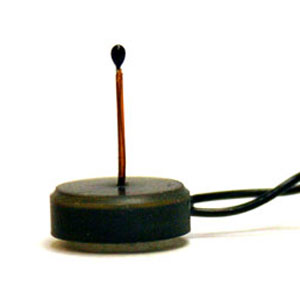

    ◇ 烛台传感器Candlestick Sensor独特的基座-茎干设计结构方便用户在测试过程中不断地重新定位测试点。

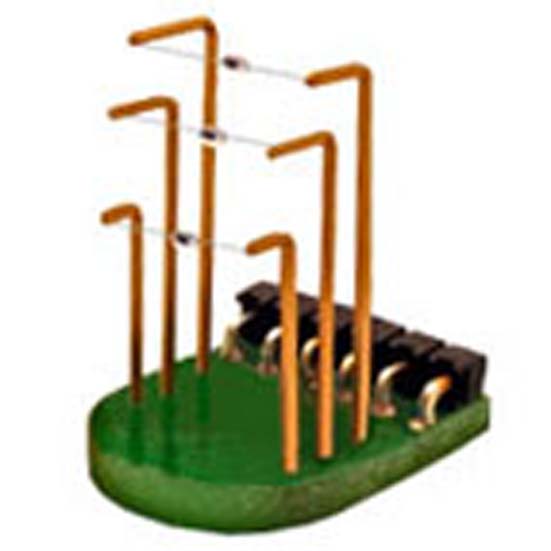

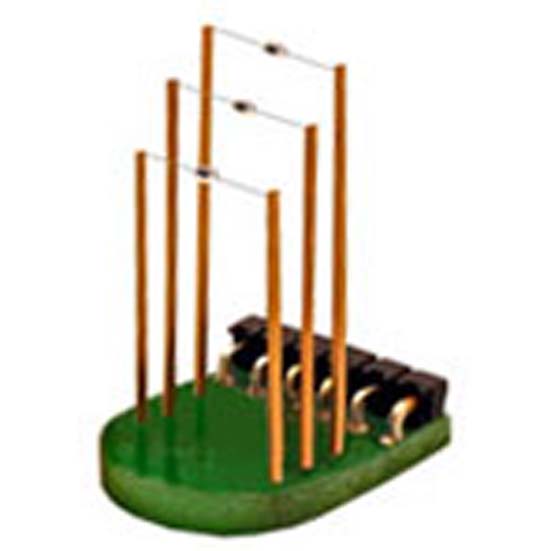

    ◇ 共面传感器 Multi Sensor In Plane是在同一个垂直平面上共面,而Multi Sensor PBL不是在垂直平面共面。
    ◇ 手持式平面传感器Hand Held Surface Probe可用于测试固体表面温度,是尖头电极结构。
    ◇ 横向传感器Traversing Probe可用于测试同一平面不同点的温度和速度,适用于高速测试。
    ◇ 微型传感器Micro Sensor的探头直径只有1mm,整个结构的最粗部分也只有3.2mm,特别适用于板与板之间间隔小于4mm的极狭窄空间测试。可用于测试密集封装结构中的流体速度及温度。
    ◇ 触点传感器Spot Sensor是专门用于测试固体表面温度的单传感器。
