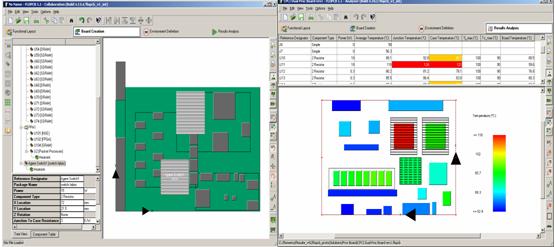

FloTHERM.PCB可加快印刷电路板散热设计过程，此过程甚至能够从绘制功能模块原理图开始，并且使系统构架工程师，电路（硬件）设计工程师和机械热设计工程师们能够在共同的设计环境中进行协作。 一个简单的鼠标点击就能实现电路板在功能模块原理图、物理布局模型和热分析结果这三种不同视图之间的切换。在其中任何一个视图中所做的改动会立即反应在其它的视图中，使整个设计团队保持“同步”并使其在各个方面的设计改进能实时地反映到整体设计开发过程中。 由于产品在电气性能，机械结构，和散热等方面的问题可以在详细设计开始之前就得到解决，这样可使优化设计更省时，大大减少了重复工作的成本。
FloTHERM.PCB的主要功能：

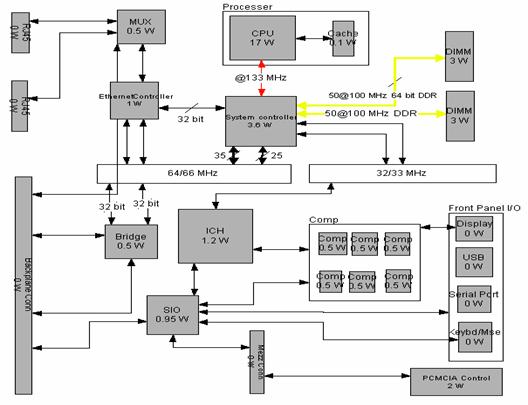

?专业化的菜单能够快速创建功能模块原理图
从功能模块原理图自动生成物理布局模型和热分析模型。

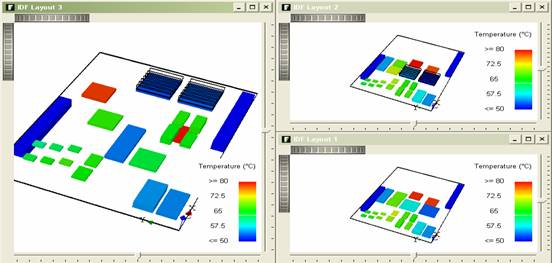

非常快速地求解，通常几分钟的计算就可以得到电路板上下两面的三维气流和温度分布图。
◆ 按层定义PCB的布线密度与厚度
◆ 局部定义布线密度、热过孔或覆铜层
◆ 器件上添加散热器
◆ 自动辐射计算
◆ 分析带子板的PCB
◆ 完全集成的数据库功能支持元器件JEDEC标准热模型，以及www.flopack.com 提供的模型库。导入FloPACK芯片热模型（热阻网络模型、详细模型），得到准确的芯片热分析结果。
◆ 以IDF2.0/3.0导入EDA软件的PCB布局布线模型，同样FloTHERM.PCB也能够以IDF格式将电路板模型导出给EDA和CAD设计软件；通过.CSV格式导入器件的功率值

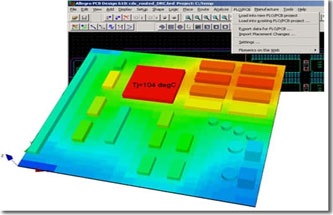

与Mentor Graphics公司BoardStation软件和Expedition软件、CADENCE公司ALLEGRO软件以及ZUKEN公司CR5000等主流EDA软件有双向无缝接口，FloTHERM.PCB软件安装完成以后，在这些软件上直接出现与FLOTHERM.PCB软件进行模型交互的菜单。

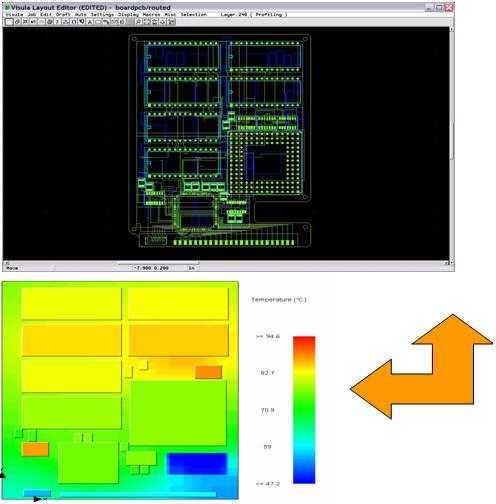

通过FloTHERM.PCB软件与主流EDA软件的接口，电子工程师可以同时打开FloTHERM.PCB软件与主流EDA软件，进行Layout与散热方面的协同设计，无论在Layout过程中，而是在散热设计过程中，只要模型在其中一个软件中发生了改变，都可以即时反映过另外一个软件当中。
1) 一方面，在电子工程师在EDA软件中画完PCB板后，就可以将模型调入FloTHERM.PCB软件中进行热分析；
2) 另一方面，如果在FloTHERM.PCB软件仿真过后发现了PCB板在散热方面的布局不合理，又可以将FloTHERM.PCB软件中修改过后的模型调回这些主流EDA文件进行布局。
进行PCB板的无铅回流焊(再流焊)模拟，从2006年7月开始，欧盟发布RoHS法案，禁止铅和其它5种有毒物质在电子产品中的蓄意应用，而在PCB板焊接过程中，不能再采用带铅焊料，新采用的无铅焊料其熔化温度比以往的带铅焊料高数十度，如何保证在焊接过程当中，既保证焊料熔化，同时又保证焊接器件不被烧坏，这就给设计者带来了很大的难题。

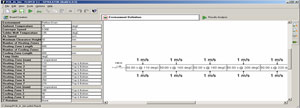

在FloTHERM.PCB软件当中，用户在设定回流焊炉各温区温度、风速、单面加热还是双面加热方式以及传送带速度后，就可以在软件中模拟焊炉的工作。
在进行PCB板在焊接过程当中的温度瞬态变化模拟后，FloTHERM.PCB软件可以给出PCB板上各种器件在焊炉上的温升曲线，并指出在焊接过程中可能烧坏器件的危险点。

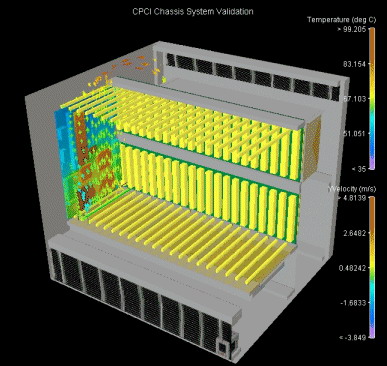

导出分析模型给EDA、MCAD或FloTHERM系统级热分析软件，能够实现与FloTHERM软件完全无缝的双向模型共享，系统级热设计工程师随时可以从数据库中导入这些PCB放入FloTHERM系统级热分析环境中用于整机级热分析。
◆ 自动生成分析网格，无须设计人员参与
◆ 趋势性快速分析和精确分析选择

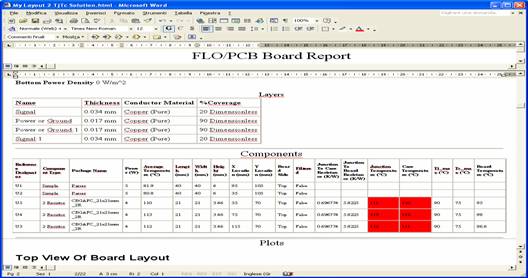

◆ 自动生成HTML和/或Microsoft Word格式的完整的分析结果报告（详细型或标准型）
FloTHERM.PCB的辅助功能：
◆ 在PCB上还可以定义RF射频罩或EM电磁屏蔽部件,考虑其对散热的影响

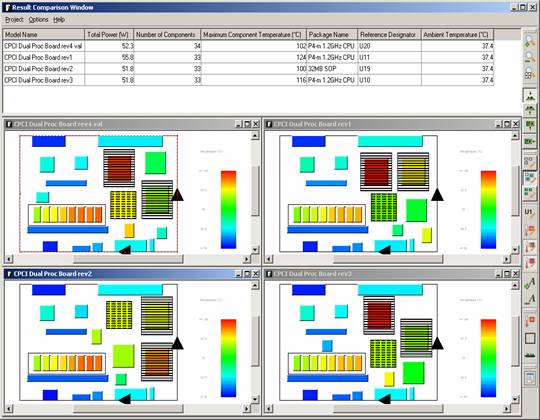

◆ 多个设计方案和结果同时打开，直观地比较各种设计方案

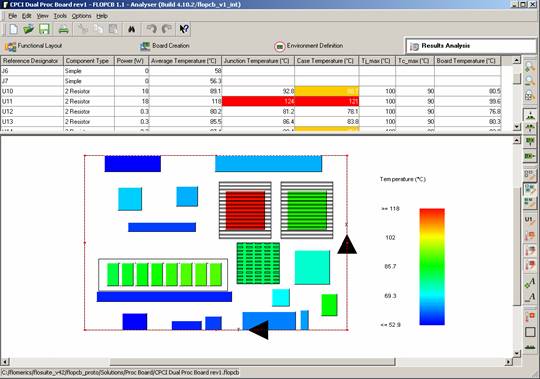

◆ 自动显示器件温度临界报警和温度超标报警
注：红色为超标报警，黄色为临界报警
总之，FloTHERM.PCB可以应用于PCB概念设计阶段、详细设计阶段、系统级验证阶段，贯穿了PCB热设计的始终；专门为电子设计工程师而开发，易学易用，分析快速准确
FloTHERM.PCB支持WindowsXP, Windows VISTA操作系统。建议内存最小为1G，硬盘的最小可用空间为500MB以上。
** www.flopack.com是一个由Mentor Graphics公司(原Flomerics公司中国代表处)开发的基于互联网的IC封装热分析模型数据库。这些模型仅可用在FloTHERM.PCB和FloTHERM软件中。
